产品介绍
中温水用保压设备
 |
· Working Temperature : 120℃ (non-diaphragm, 99.9% N2 gas filled) · 运转温度：120℃(非隔板式，填充99.9%氮气) · 规模：每台100m²(已有的隔板式最大5m²) · 具有停电时也继续控制膨胀的功能 · 停电时防止管道内中温水的Flushing和水冲击 · 脱气模式(初期充水时或定期自动运行) · 远程控制和网上监控功能 · 紧急运转功能：压力传感器(PT)和PLC故障时也能运转 · 氮气浓度控制：膨胀水箱内最佳氮气浓度控制功能 · 保存运转状态和各信息及通过画面及时提供分析资料 |
 |
· 充气压缩机 | 压缩机-Cooler-冷冻Dryer-4stage Filter N₂Gas Generator-N₂ Receiver Tank-电子阀门 | |
| · 膨胀控制 | 压力传感器-电动阀/第一保压阀，手动三档+压力传感器，PLC故障时也能紧急运转 | ||
| · 收缩控制 | 回水泵-电动阀或PRV，手动三档 | ||
| · 水位控制 | 控制最佳水位 | ||
| · Parallel控制 | 向相邻的管道系统排放膨胀水 |
| · | 经济性： | 与个别(单独)供暖相比，一年可节省约20～30%的供热费及提高热效率(发电35%、供热制冷兼用85%) |
| · | 环保性： | 集成化的设备，可适用高端污染防止设施及通过节能改善大气环境 |
| · | 安全性： | 区域型，自行生成热和电，因此减少国家的风险因素(防止大范围停电) |
| · | 便利性： | 24小时室内供热及使用热水，减少锅炉房而扩大生活空间 |
| 比较项目 | 已有膨胀水箱 | Eco-Trol System |
| 耐热性 系统温度 |
设备设计温度：80℃(隔板式的界限) 系统设计温度：120℃ |
设备设计温度：120℃(不适用隔板) 系统设计温度：120℃ |
| 容量 | 使用Bladder Type 最大5m²(需要50m²) 若用为第一热源，则超过设备分割界限 |
充氮(自行生产N₂，99.9%) 压缩机/过滤/冷冻干燥机/氮气发生器 使用压力容器，每台可达100m² |
| 防止Flushing | 系统设计温度为120℃，管道内存在蒸发可能性， 蒸发时不能循环(不能供热、发生用户投诉) |
管道内装有增压装置而具有增压功能， 防止蒸发，具有稳定化功能 |
| 膨胀控制 | 打开和关闭阀门或利用压力差 | 采用三重安全装置 |
|
1. 电气式：两组电动阀 2. 机械式：第一保压阀(应对停电) 3. 具有紧急控制功能 |
||
| 收缩控制 | 利用泵或压力差 | 采用三重安全装置 |
|
1. 电气式：泵+两组电动阀e 2. 机械式：第二保压阀(应对停电和故障) 3. 具有紧急控制功能 4. 其他：转悠Thermal Relief Line(保护水泵) |
||
| 停电应对 | 不能用于膨胀水 停电时因停泵发生水冲击， 在管内低压部分因蒸发不能循环 |
膨胀水用：具有电气式+机械式S/B功能 具有停电时防止水冲击的功能(水箱增压方式) |
| 自动控制 | 1. 最小功能自动控制器 | 1. PLC+触摸屏+远程控制+BAS Interface 2. 具有紧急控制功能(自动控制系统出现故障时运行) |
| 可扩展性节能 | 不能主动应对 | 为了在热负荷和热源设备端各自节能 对变流量控制系统主动应对 |
 |
 |
 |
|||||||
| 龙仁驹城增压站(驹城地区区域供热) | C东南圈流通园区CES for Dongnam CES Project |
城南资源回收设施 – 岛村地区 | |||||||
| 8m² X 2unit | 20m² X 2unit | 15m² X 2unit | |||||||
 |
|
| 3-stage Safety Control Expansion | Compressor and N₂ Generator | |
 |
 |

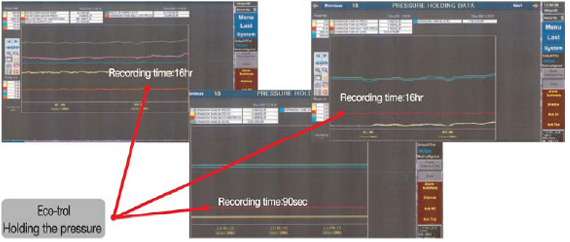

| Control Panel(Touch Screen) | ||
 |
 |
|
 |
 |
|||
 |
||||
| ■ Bomb type ■ N₂ GEN. type |
 |
|
以使用区域供热标准模式为准 |
> 一天的氮气使用量 | |
| > 最大膨胀量0.5K 60m²的25% 1次 = 1K，30 Nm²/天 | ||
| 使用N₂储罐(更换气罐式) | > 30Nm³/天 x 30天/月 x 12个月 = 10,800m³/年 | |
| > 2,500韩元/m³ x 10,800m³/年 = 27,000,000韩元/年 | ||
| > 10-年 LCC:27,000,000韩元/年 x1.1(维护费)=297,000,000韩元 | ||
| 引进氮气发生器时 | > 初期投资：40,000,000韩元(折旧十年) | |
| > 电费：{3.75小时×5kW/小时×30天×12个月×65韩元/kW}×10年 = 4,387,500韩元 | ||
| > 10年L.C.C：(40,000,000+438,750)×1.1(维护费) = 44,482,700韩元 | ||
| 经济性分析 | > 投资回收时间：44.5/29.7 = 1.49年(一年六个月) | |
| > 10年投资利润：252,804,800韩元 | ||
| 安全性 | > 因低压运转不受高压气体管理法的限制 | |
| > 氮气发生器把驱动部分最小化，因此可半永久使用 |
