중온수용 압력유지설비
 |

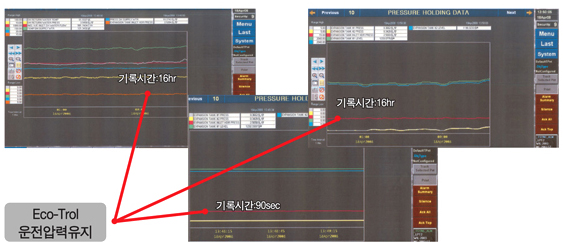

· 운전온도 : 120℃ (非격막식, 99.9% N₂ 가스 충진) · 규모 : 대당 100m²가능 (격막식 기존 최대 5m²) · 정전시 지속적 팽창제어 기능탑재 · 정전시 배관내 중온수 Flushing 및 수충격 방지 · 탈기모드 (초기 충수시 또는 정기적 자동운전) · 원격제어 및 인터넷 감시 - 제어기능 · 비상운전기능 : 압력센서(PT) 및 PLC 고장시에도 작동 · N₂ 농도제어 : 팽창탱크내 최적의 N₂ 농도제어기능 · 운전트랜드, 각 정보 저장 및 분석자료 즉시 제공화면 |
 |
· 충 진 가 스 | 압축기-Cooler-냉동Dryer-4stage Filter N₂ Gas Generator-N₂ Receiver Tank-전자밸브 | |
| · 팽 창 제 어 | 압력센서-전동밸브/1차압력유지밸브 수동3단 + 압력센서 PLC 고장시에도작동하는 비상운전 | ||
| · 수 축 제 어 | 환수펌프-전동밸브 or PRV, 수동 3단계 | ||
| · 수 위 제 어 | 최적수위제어 | ||
| · Parallel제어 | 이웃하는 배관시스템으로 팽창수 배출 | ||
| · Surge 제어 | 펌프 급정지 및 밸브 급개폐시 맥동방지 |
| 비교 항목 | 기존 팽창탱크 | Eco-Trol System |
| 장비의 내온성 시스템 온도 |
장비 설계온도 : 80℃(견막형의 한계) 시스템 설계온도 : 120℃ |
장비 설계온도 : 120℃(견막적용 없음) 시스템 설계온도 : 120℃ |
| 용량 | 기존 Bladder Type 적용 최고 5m²(필요 50m²) 1차열원용으로는 장비분할 한계초과 |
질소가스(자체 N₂ 생산 99.9%)충진 압축기/여과/냉동드라이어/질소발생장치 압력용기 적용, 대당 100m² 가능 |
| Flushing 방지 | 시스템설계온도가 120℃로 배관내 증발가능성이 존재하며, 증발시 순환불가(난방불가, 민원발생) |
배관내 적정가압장치 설치로 가압기능포함 증발방지 안정화 기능 탑재 |
| 팽창 제어 | 전자밸브 개폐 또는 압력차 | 3단계 안전장치 적용 |
|
1. 전기식 : 전동밸브 2조 2. 기계식 : 1차압력 유지밸브(정전시 대응) 3. 비상제어 기능 탑재 |
||
| 수축 제어 | 펌프 또는 압력차 | 3단계 안전장치 적용 |
|
1. 전기식 : 펌프 + 전동밸브 2조 2. 기계식 : 2차압력 유지밸브(정전, 고장시 대응) 3. 비상제어 기능 탑재 4. 기타 : Thermal Relief Line 설치(펌프보호) |
||
| 정전 대응 | 팽창수용 불가 정전시 펌프 Trip으로 수충격 발생으로 관내 저압부에서 증발로 순환불가 |
팽창수용 : 전기식 + 기계식 S/B 기능 탑재 정전시 수충격 방지기능(탱크가압방식) |
| 자동 제어 | 1. 최소 기능 자동제어 콘트롤러 | 1. PLC + 터치스크린 + 원격제어 + BAS Interface 2. 비상제어 기능 탑재(자동제어계 고장시 운전) |
| 확장성 에너지 절감 | 능동적 대응 불가 | 열부하 및 열원설비측 각각의 에너지절감을 위한 변유량 제어시스템에 능동적 대응 |
 |
 |
 |
|||||||

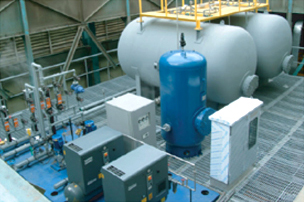

| 용인 구성 가압장(구성지구 지역난방) | 동남권 유통단지 CES | 성남자원회수시설 - 도촌지구 | |||||||
| - 시행사 : - 설 계 : - 시 공 : - 열 원 : - 배관망 : - 열교환기 : - Eco-trol : - 납 품 : |
한국지역난방공사 한국지역난방기술 주식회사 삼환기업 주식회사 경기용인지역난방을 구성지구에 공급 350A, 8.2km(보유수량 : 788m²) 판형 15Gcal / hr x 2기 8m² x 2기 2007 . 05 |
- 시행사 : - 열공습사업주 : - 설 계 : - 시 공 : - 열 원 : - 열교환기 : - Eco-trol : - 납 품 : |
SH공사(서울도시개발공사) 한국지역난방공사 한국지역난방기술 주식회사 롯데건설 주식회사 CES, 배관망 보유수량 835m² 판형 14Gcal / hr x 2기 20m² x 2기(16kg / cm².G) 2008 . 05 |
- 시행사 : - 설 계 : - 시 공 : - 열 원 : - 배관망 : - 열교환기 : - Eco-trol : - 납 품 : |
한국지역난방공사 한국지역난방기술 주식회사 (주) 케너텍 성남자원회수시설의 소각열을 이용 도촌지구 난방열원으로 공급 350A, 8.2km(보유수량 : 830m²) 성남자원회수시설 25Gcal / hr(스팀) 도촌가입장(판형) 14Gcal x 2기 15m² x 2기 2007 . 11 |
||||
 |
|
||||||

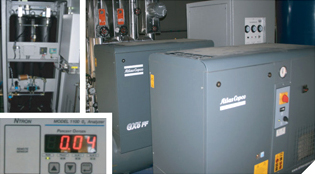

| 수축 - 팽창 3단계 안전제어부 | 압축기 및 N₂ Generator | |
 |
 |
| Control Panel | ||
 |
 |
|
 |
 |
|||
 |
||||
| ■ 봄베형 ■ N₂ GEN |
 |

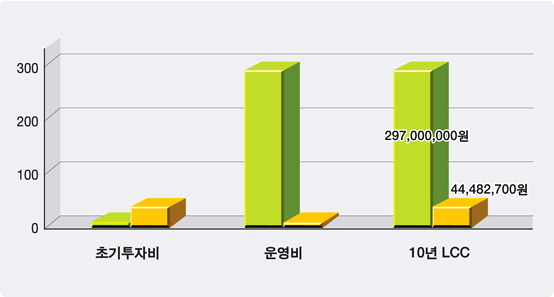

| 구역난방 표준모델 사용 기준 | > 1일 N₂ Gas 사용량 | |
| > 최대 팽창량 0.5K 60m²의 25% 1회 = 1K, 30 Nm²/day | ||
| N₂ 봄베 사용시(가스통 교체식) | > 30m²/day x 30일/월 x 12월 = 10,800m²/年 | |
| > 2,500원/m² x 10,800m²/年 = 27,000,000원/年 | ||
| > 10년 L.C.C : 270,000,000원 x 1.1 (유지관리비) = 297,000,000원 | ||
| 질소발생기 도입시 | > 초기 투자비 : 40,000,000원(감가상각 10년) | |
| > 전력비 : {3.75hr x 5kW/h x 30일 x 12개월 x 65원/kW} x 10년 = 4,.387,500원 | ||
| > 10년 L.C.C : (40,000,000+438,750) x 1.1 (유지관리비) = 44,482,700원 | ||
| 경 제 성 분 석 | > 투자비 회수기간 : 44.5/29.7 = 1.49년(1년 6개월) | |
| > 10년 투자이익 : 252,804,800원 | ||
| 안 전 성 | > 저압 운전으로 고압가스 취급법에 적용을 받지 않음 | |
| > 질소발생장치는 구동부분이 최소화 되어, 반영구적으로 사용이 가능 |
