Strength
Application
Heat transfer plate
Flowing diagram of fluid
HT150 ~ HT305 series
Model | HT 151 |
HT 156 |
HT 152 |
HT 153 |
HT 154 |
HT 201 |
HT 206 |
HT 202 |
HT 203 |
HT 204 |
HT 231 |
HT 232 |
HT 233 |
HT 234 |
HT 235 |
HT 301 |
HT 302 |
HT 303 |
HT 304 |
HT 305 |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Max.Flow | m3 / hr | 420 | 420 | 420 | 360 | 420 | 730 | 730 | 730 | 730 | 730 | 950 | 950 | 950 | 950 | 950 | 1,700 | 1,700 | 1,700 | 1,700 | 1,700 |
Area of Plate | m2 | 0.55 | 0.7 | 0.85 | 1.15 | 1.45 | 0.5 | 0.65 | 0.8 | 1.1 | 1.4 | 0.55 | 0.86 | 1.02 | 1.35 | 1.85 | 0.63 | 1.1 | 1.34 | 1.58 | 2.05 |
Plate Hole Dia. | mm | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 222 | 222 | 222 | 222 | 222 | 298 | 298 | 298 | 298 | 298 |
Max.Conn.Dia. | mm | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 300 | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
Dimension-H | mm | 1,663 | 1,900 | 2,137 | 2,611 | 3,085 | 1,663 | 1,900 | 2,140 | 2,615 | 3,090 | 1,670 | 1,985 | 2,175 | 2,550 | 3,105 | 1,963 | 2,445 | 2,685 | 2,925 | 3,405 |
Dimension-W | mm | 720 | 720 | 720 | 720 | 720 | 720 | 720 | 720 | 720 | 720 | 886 | 886 | 886 | 886 | 886 | 998 | 998 | 998 | 998 | 998 |
Dimension-L (min~max) |
mm | 450 ~ 1,550 |
450 ~ 1,550 |
450 ~ 1,550 |
450 ~ 1,550 |
450 ~ 1,550 |
450 ~ 2,850 |
450 ~ 2,850 |
450 ~ 2,850 |
450 ~ 2,850 |
450 ~ 2,850 |
560 ~ 3,160 |
560 ~ 3,160 |
560 ~ 3,160 |
560 ~ 3,160 |
560 ~ 3,160 |
700 ~ 3,400 |
700 ~ 3,400 |
700 ~ 3,400 |
700 ~ 3,400 |
700 ~ 3,400 |
HT310 ~ HT500 series
Model | HT 311 |
HT 316 |
HT 312 |
HT 313 |
HT 351 |
HT 356 |
HT 352 |
HT 353 |
HT 354 |
HT 359 |
HT 451 |
HT 452 |
HT 453 |
HT 454 |
HT 501 |
HT 502 |
HT 503 |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Max.Flow | m3 / hr | 1,700 | 1,700 | 1,700 | 1,700 | 2,400 | 2,400 | 2,400 | 2,400 | 2,400 | 2,400 | 3,550 | 3,550 | 3,550 | 3,550 | 5,000 | 5,000 | 5,000 |
Area of Plate | m2 | 1.17 | 1.42 | 1.87 | 2.59 | 1.09 | 1.32 | 1.75 | 2.45 | 3.15 | 1.05 | 1.23 | 2.0 | 2.15 | 2.8 | 2.09 | 2.85 | 3.78 |
Plate Hole Dia. | mm | 300 | 300 | 300 | 300 | 355 | 355 | 355 | 355 | 355 | 355 | 424 | 424 | 424 | 424 | 500 | 500 | 500 |
Max.Conn.Dia. | mm | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
Dimension-H | mm | 2,320 | 2,540 | 2,945 | 3,565 | 2,320 | 2,540 | 2,945 | 3,565 | 4,185 | 1,753 | 2,590 | 3,160 | 3,270 | 3,730 | 3,350 | 3,850 | 4,450 |
Dimension-W | mm | 1,115 | 1,115 | 1,115 | 1,115 | 1,115 | 1,115 | 1,115 | 1,115 | 1,115 | 984 | 1,390 | 1,390 | 1,390 | 1,390 | 1,540 | 1,540 | 1,540 |
Dimension-L (min~max) |
mm | 670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
830 ~ 5,230 |
830 ~ 5,230 |
830 ~ 5,230 |
830 ~ 5,230 |
830 ~ 5,330 |
830 ~ 5,330 |
830 ~ 5,330 |
SH041 ~ SH334 series
Model | SH 041 |
SH 042 |
SH 043 |
SH 044 |
SH 101 |
SH 102 |
SH 103 |
SH 231 |
SH 232 |
SH 233 |
SH 234 |
SH 235 |
SH 331 |
SH 332 |
SH 333 |
SH 334 |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Max.Flow | m3 / hr | 28 | 28 | 28 | 28 | 155 | 155 | 155 | 850 | 850 | 850 | 850 | 850 | 2,230 | 2,230 | 2,230 | 2,230 |
Max.Conn.Dia. | mm | 50 | 50 | 50 | 50 | 150 | 150 | 150 | 300 | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 400 |
Dimension-H | mm | 640 | 785 | 925 | 1,089 | 1,311 | 1,932 | 2,325 | 1,628 | 2,108 | 2,348 | 2,828 | 3,308 | 2,564 | 3,044 | 3,618 | 4,098 |
Dimension-W | mm | 280 | 280 | 280 | 274 | 464 | 599 | 464 | 906 | 906 | 906 | 906 | 906 | 1,125 | 1,125 | 1,125 | 1,125 |
Dimension-L (min~max) |
mm | 330 ~ 830 |
330 ~ 830 |
330 ~ 830 |
330 ~ 830 |
435 ~ 1,535 |
1,535 | 435 ~ 1,535 |
560 ~ 3,160 |
560 ~ 3,160 |
560 ~ 3,160 |
560 ~ 3,160 |
560 ~ 3,160 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
670 ~ 4,370 |
출처 : LHE

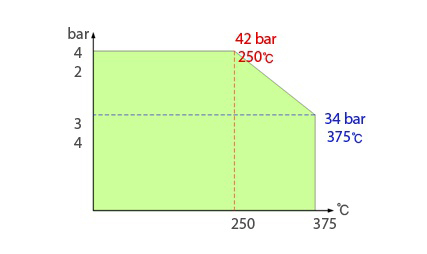

Pressure and temperature limits
Minimum | Maximum | |
---|---|---|
Heat Transfer Area(m2/set) | 6.6 | 865 |
Design Temperature(℃) | - 50 | 350(375 for LB120) |
Design Pressure(bar) | Full Vacuum | 35(42 for LB120) |
Application Code | ASME, KS, JIS, BS, PED | |
Plate Material |
- Stainless Steel : SS304, SS316L, 254SMO - Nickel : Ni.200 - Nickel alloy : C-276, 825, 625, Incoloy, Hastelloy - Titanium : Ti.Gr.1, Ti.Gr.11 |
|
Plate Thickness | (- 0.8t, 1.0t and 1.2t) |
LB030, LB050
LB030
Nr. of Plate | 60 | 80 | 100 | 130 | 160 | 180 | 200 |
---|---|---|---|---|---|---|---|
Area (m2) | 6.6 | 8.8 | 11 | 14.3 | 17.6 | 19.8 | 22 |
W (mm) | 542 | 552 | 562 | 562 | 572 | 582 | 582 |
L (mm) | 542 | 552 | 562 | 562 | 572 | 582 | 582 |
H (mm) | 560 | 680 | 800 | 980 | 1160 | 1280 | 1400 |
Weight (kg) | 750 | 930 | 1130 | 1360 | 1660 | 1900 | 2070 |
Nozzle Size (ND) | 150A | 150A | 150A | 150A | 150A | 150A | 150A |
Flow rate (m3/h) | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
LB050
Nr. of Plate | 60 | 80 | 100 | 130 | 160 | 180 | 200 |
---|---|---|---|---|---|---|---|
Area (m2) | 6.6 | 8.8 | 11 | 14.3 | 17.6 | 19.8 | 22 |
W (mm) | 542 | 552 | 562 | 562 | 572 | 582 | 582 |
L (mm) | 542 | 552 | 562 | 562 | 572 | 582 | 582 |
H (mm) | 560 | 680 | 800 | 980 | 1160 | 1280 | 1400 |
Weight (kg) | 750 | 930 | 1130 | 1360 | 1660 | 1900 | 2070 |
Nozzle Size (ND) | 150A | 150A | 150A | 150A | 150A | 150A | 150A |
Flow rate (m3/h) | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
LB075, LB100
LB075
Nr. of Plate | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
---|---|---|---|---|---|---|---|---|
Area (m2) | 97.5 | 130 | 162.5 | 195 | 227.5 | 260 | 292.5 | 325 |
W (mm) | 1230 | 1260 | 1280 | 1280 | 1290 | 1300 | 1300 | 1310 |
L (mm) | 1230 | 1260 | 1280 | 1280 | 1290 | 1300 | 1300 | 1310 |
H (mm) | 1375 | 1675 | 1975 | 2275 | 2575 | 2875 | 3175 | 3475 |
Weight (kg) | 8860 | 11150 | 13420 | 15170 | 17320 | 19560 | 21410 | 23780 |
Nozzle Size (ND) | 500A | 500A | 500A | 500A | 500A | 500A | 500A | 500A |
Flow rate (m3/h) | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 |
LB100
Nr. of Plate | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
---|---|---|---|---|---|---|---|---|
Area (m2) | 175.2 | 234 | 292.5 | 351 | 409.5 | 468 | 526.5 | 585 |
W (mm) | 1530 | 1570 | 1590 | 1610 | 1630 | 1650 | 1670 | 1670 |
L (mm) | 1530 | 1570 | 1590 | 1610 | 1630 | 1650 | 1670 | 1670 |
H (mm) | 1380 | 1680 | 1980 | 2280 | 2580 | 2880 | 3180 | 3480 |
Weight (kg) | 14100 | 17700 | 21000 | 24600 | 28300 | 32400 | 36600 | 39700 |
Nozzle Size (ND) | 600A | 800A | 800A | 800A | 800A | 800A | 800A | 800A |
Flow rate (m3/h) | 7100 | 12500 | 12500 | 12500 | 12500 | 12500 | 12500 | 12500 |
LB120
Nr. of Plate | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
---|---|---|---|---|---|---|---|---|
Area (m2) | 259.5 | 346 | 432.5 | 519 | 605.5 | 692 | 778.5 | 865 |
W (mm) | 1820 | 1860 | 1900 | 1940 | 1960 | 1980 | 2000 | 2000 |
L (mm) | 1820 | 1860 | 1900 | 1940 | 1960 | 1980 | 2000 | 2000 |
H (mm) | 1400 | 1710 | 2020 | 2330 | 2640 | 2950 | 3260 | 3570 |
Weight (kg) | 20000 | 25000 | 30600 | 36700 | 42200 | 48000 | 54100 | 58900 |
Nozzle Size (ND) | 800A | 1000A | 1000A | 1000A | 1000A | 1000A | 1000A | 1000A |
Flow rate (m3/h) | 7100 | 12500 | 19500 | 19500 | 19500 | 19500 | 19500 | 19500 |
출처 : LHE
Pressure and temperature limits
Minimum | Maximum | |
---|---|---|
Heat Transfer Area(m2) | 5 | 600 |
Design Temperature(℃) | - 50 | 400 |
Design Pressure(bar) | Full Vacuum | 20 |
Application Code | ASME, KS, JIS, BS, PED | |
Plate Material |
- Carbon stee - Stainless Steel : SS304, SS316L, 254SMO, 904L,Duplex - Nickel : Ni.200 - Nickel alloy : C-276, 825, 625, Incoloy, Hastelloy - Titanium : Ti.Gr.2, Ti.Gr.7 |
Liquid / Liquid
Vapor / Liquid
Close temperature approach : down to 1˚C
Advantages of SHE

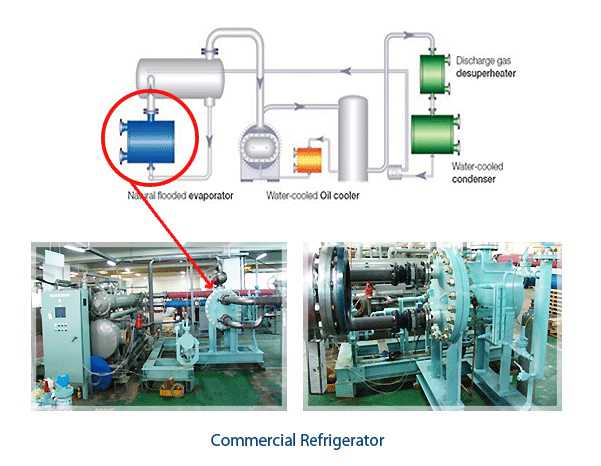

All processes in LHE
The perfect solution from dirty fluids to high vacuum condensation
Fluid |
|
---|---|
Duty |
|
Industry |
|
LB030, LB050
Model | DSP- W300 | DSP- W400 | DSP- W500 | DSP- W600 | DSP- W1000 | DSP- W1200 | DSP- W1500 | DSP- W2000 | |
---|---|---|---|---|---|---|---|---|---|
Max. Flow | m3/hr | 40 | 60 | 80 | 90 | 120 | 340 | 530 | 720 |
Max. Ared | m2 | 25 | 50 | 45 | 80 | 180 | 290 | 300 | 550 |
Channel Gap | mm | 5~20 | 5~20 | 5~20 | 5~20 | 5~25 | 5~25 | 5~25 | 5~25 |
Plate Thickness | mm | 2~6 | 2~6 | 2~6 | 2~6 | 2.5~6 | 2.5~6 | 2.5~6 | 2.5~6 |
Max. Nozzle | mm | 80 | 100 | 125 | 125 | 150 | 200 | 250 | 300 |
Dimension-W | mm | 300 | 400 | 500 | 610 | 1000 | 1220 | 1524 | 2000 |
Dimension-D | mm | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2200 |
Dimension-L | mm | 700 | 800 | 900 | 1000 | 1500 | 1700 | 2000 | 2500 |
출처 : LHE
Plate & Shell Heat Exchanger
Pressure and temperature limits
Minimum | Maximum | |
---|---|---|
Heat Transfer Area(m2/set) | 0.3 | 1500 |
Design Temperature(℃) | 50 | 500 |
Design Pressure(bar) | Full Vacuum | 60 |
Application Code | ASME, KS, JIS, BS, PED | |
Plate Material |
- Stainless Steel : SS304, SS316L, 254SMO - Nickel : Ni.200 - Nickel alloy : C-276, 825, 625, Incoloy, Hastelloy - Nickel : Ni.200 - Titanium : Ti.Gr.1, Ti.Gr.11 |
Refinery heat exchangers
Petrochemical plant heat exchangers
Oil and gas production heat exchangers
Oil and gas handling and transportation heat exchangers
Technical Data
Model | 2A | 2B | 2B0 | 3A | 3B | 3B0 | 6A | 6B | 6C | 6A1 | 6B1 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Maxium Flow | m3/hr | 60 | 60 | 70 | 100 | 100 | 120 | 250 | 250 | 250 | 300 | 300 |
Max. Heat Transfer Area | m2 | 3.0 | 7.0 | 7.5 | 10 | 24 | 26 | 70 | 110 | 150 | 75 | 120 |
Heat Transfer Plate thinckness | mm | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 |
Max/Min Nozzle Size | mm | 10/80 | 10/100 | 10/100 | 15/125 | 15/150 | 15/150 | 32/250 | 32/250 | 32/250 | 50/300 | 50/300 |
Model | 6C1 | 6B2 | 6C2 | 10A | 10B | 10C | 10A1 | 10B1 | 10C1 | 10B2 | 10C2 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Maxium Flow | m3/hr | 160 | 130 | 170 | 400 | 550 | 700 | 450 | 600 | 750 | 650 | 800 |
Max. Heat Transfer Area | m2 | 160 | 130 | 170 | 400 | 550 | 700 | 450 | 600 | 750 | 650 | 800 |
Heat Transfer Plate thinckness | mm | 0.6~0.7 | 0.6~0.7 | 0.8 | 0.7~0.8 | 0.7~0.8 | 0.7~0.8 | 0.7~0.8 | 0.7~0.8 | 0.7~0.8 | 0.7~0.8 | 0.7~0.8 |
Max/Min Nozzle Size | mm | 50/300 | 65/350 | 65/350 | 80/350 | 80/350 | 80/350 | 100/400 | 100/400 | 100/400 | 125/500 | 125/500 |
Model | 2A | 2B | 2B0 | 3A | 3B | 3B0 | 6A | 6B | 6C | 6A1 | 6B1 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
6A1 | mm | 350 | 350 | 350 | 490 | 490 | 490 | 795 | 795 | 795 | 795 | 795 |
H | mm | 410 | 600 | 600 | 580 | 900 | 900 | 1000 | 1250 | 1550 | 1000 | 1250 |
L | (max)mm | 500 | 500 | 570 | 600 | 600 | 700 | 1700 | 1700 | 1700 | 1900 | 1900 |
Model | 6C1 | 6B2 | 6C2 | 10A | 10B | 10C | 10A1 | 10B1 | 10C1 | 10B2 | 10C2 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
6A1 | mm | 795 | 795 | 795 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 | 1480 |
H | mm | 1550 | 1250 | 1550 | 1600 | 1950 | 2250 | 1600 | 1950 | 2250 | 1950 | 2250 |
L | (max)mm | 1900 | 2100 | 2100 | 1800 | 1800 | 1800 | 2000 | 2000 | 2000 | 2300 | 2300 |
출처 : LHE
Plate Coil Heat Exchanger
Plate Coil vs. Pipe Coil
Plate Coil Applications
Specification (area, m2)
A - Dimension (mm) | B - Dimension (mm) | |||||||
---|---|---|---|---|---|---|---|---|
400 | 900 | 1400 | 1900 | 2400 | 2900 | 3400 | ||
480 | Single | 0.19 | 0.43 | 0.67 | 0.91 | 1.15 | 1.39 | 1.63 |
Double | 0.38 | 0.86 | 1.34 | 1.82 | 2.30 | 2.78 | 3.26 | |
720 | Single | 0.29 | 0.65 | 1.01 | 1.37 | 1.73 | 2.09 | 2.45 |
Double | 0.58 | 1.30 | 2.02 | 2.74 | 3.46 | 4.18 | 4.90 | |
960 | Single | 0.38 | 0.86 | 1.34 | 1.82 | 2.30 | 2.78 | 3.26 |
Double | 0.77 | 1.73 | 2.69 | 3.65 | 4.61 | 5.57 | 6.53 |
Max. Operating Pressure
A - Dimension (mm) | B - Dimension (mm) | Single | Double |
---|---|---|---|
Stainless Steel | 1.5mm | 9 | 6 |
2.0mm | 13 | 9 | |
2.5mm | 20 | 14 |
Specification
Data | Data |
---|---|
Max. Operating Temp | 400˚C |
Heat Transfer Area | 0.2~20 m2/pc, 500 m2/set |
Max. Operating Pressure | 20 bar |
Plate Material |
|
출처 : LHE
CHU(Compact Heat Exchanger Unit)
CHU(Compact Heat Exchanger Unit)
열교환기, 펌프, 온도조절밸브 등 지역난방 사용자설비를 구성하는 주요장비와 부품을 미리 표준 모듈로 구성하여 현장여건과 발주자의 요구 시방에 따라 공장에서 설계 , 제작 , 조립,검사 및 시험을 거쳐 공급함으로서, 현장에서의 설치공사나 배관 용접작업을 최소화하여 공사품질을 혁신적으로 향상시키고, 공사비의 절감 및 공기 단축을 실현하는 최신 공법입니다.
출처 : LHE
전문성 | Speciality
유지보수 | Maintenance
경제성 및 품질 | Economical dffeciency & Quality
위생성 | Sanitarity
안전성 | Safety
비용절감 및 SYSTEM 안정화 | Safety
증기 2kg/cm²의 열량별 증기 관경 및 응축수 관경표
모델명 | 급탕 열량표(kcal/h) | 증기 관경(A) | 응축수 관경(A) | 급수/급탕(60) | HT 351 | HT 356 | HT 352 | |
---|---|---|---|---|---|---|---|---|
Eco-G/O-100 | 110.000 | 50 | 25 | 35 | 40 | 20A | 40A | 1.400x500x1.900 |
Eco-G/O-200 | 220.000 | 65 | 32 | 67 | 50 | 25A | 40A | 1.400x500x1.900 |
Eco-G/O-300 | 350.000 | 80 | 40 | 106 | 65 | 40A | 50A | 1.400x500x1.900 |
Eco-G/O-400 | 480,000 | 80 | 40 | 145 | 65 | 40A | 50A | 1.400x500x1.900 |
Eco-G/O-600 | 610,000 | 100 | 50 | 185 | 65 | 50A | 65A | 1.400x500x1.900 |
Eco-G/O-700 | 720,000 | 125 | 50 | 221 | 80 | 50A | 65A | 1,600x600x2,200 |
Eco-G/O-900 | 900,000 | 125 | 65 | 276 | 80 | 50A | 80A | 1,600x600x2,200 |
Eco-G/O-1200 | 1,200,000 | 150 | 65 | 392 | 100 | 50A | 100A | 1,600x600x2,200 |
Eco-G/O-1400 | 1,400,000 | 150 | 80 | 424 | 100 | 50A | 125A | 1,600x600x2,200 |
Eco-G/O-1800 | 1,800,000 | 200 | 80 | 545 | 100 | 50A | 125A | 1,600x600x2,200 |
Eco-G/O-2000 | 2,000,000 | 200 | 80 | 621 | 125 | 50A | 150A | 1,600x600x2,200 |
출처 : LHE
